2018-05-26

KW Zwischenringe und Doppeldrahtauslöser

Zwischenringe sind die technisch simpelste Methode den Objektivauszug mechanisch zu verlängern und damit Nahaufnahmen zu ermöglichen. Bei M42 reichen simple Metallringe (wie diese hier aus Aluminium) mit vorne und hinten dem jeweiligen Gewinde. Diese hier, gebaut von den Kamerawerkstätten Niedersedlitz ("KW") in den 1950 oder 1960ern, sind 7, 14 und 28 mm breit. Beliebig kombinierbar erlauben sie einen maximalen Auszug von 49 mm und mit einem 50 mm-Objektiv einen maximalen Abbildungsmaßstab von ca. 1:1:

Ab 1956 hatten die Dresdener Kameras Praktica FX2 und später die Contax F mit entsprechenden Objektiven die automatische Springblende, d.h. die Blende blieb zum Scharfstellen maximal geöffnet und schloss sich erst beim Auslösen auf den eingestellten Wert.  Das ist natürlich auch bei Makrofotografie sinnvoll und dafür gab es noch einen Spezialzwischenring (14mm), der direkt hinter das Objektiv kam und den silbernen Pin bedienen konnte. Dazu brauchte man noch den mitgelieferten Doppeldrahtauslöser, der mit einem Druck dann die Blende schloss und die Kamera auslöste.

2018-05-20

Praktica F.X2


Einen überaus erfreulichen Flohmarktsfund hatte ich letzten Samstag: Eine quasi komplette und extrem gut erhaltene Kamera-Ausrüstung von ca. 1959. Neben der Praktica F.X2 waren drei Objektive dabei, ein Ihaagee Kolben-Blitzgerät, zwei funktionierende Selen-Handbelichtungsmesser, alte Filmdöschen, Zwischenringe, Drahtauslöser, Gelbfilter etc. Alles quasi wie neu, zum großen Teil im Originalkarton mit Anleitungen, was will da das Sammlerherz mehr. Der Verkäufer wollte 50 Euro für einen guten Zweck, da habe ich ich mir das sonst obligatorische Handeln verkniffen...
Die Kamera ist ein typischer Vertreter der Dresdener Kameraindustrie der 1950er. Als Nachfolger der Praktiflex kam von den Kamerawerken in Niedersedlitz 1949 die Praktica, von der im Laufe der nächsten 10 Jahre immer weiter verbesserte Varianten als FX und später FX2/FX3 gebaut und verkauft wurden (Details gibt es hier). Die Buchstaben FX sind übrigends eine Referenz an die eingebaute Blitzsynchronisation für Kolben und später Elektronenblitzgeräte. Alle Praktica-Varianten der 1950er hatten den aufklappbaren Lichtschachtsucher mit einschwenkbarer Sucherlupe. Als Zuberhör gab es einen Aufsteckprismensucher, der genau in den Lichtschacht passte:

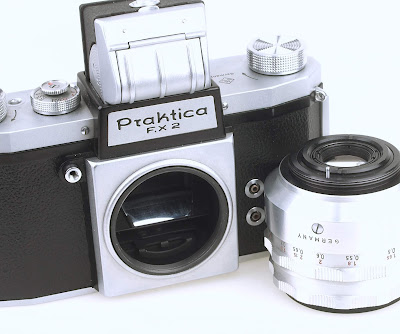

Der Spiegel klappte nach dem Auslösen nicht wieder automatisch runter, ein Feature, was man von der Praktiflex leider nicht übernommen hatte. Der Verschluss ist ein horizontal ablaufender Tuchschlitzverschluss a la Leica, allerdings mit Zeiten von 1/2 bis 1/500 s und B an nur einem (mitdrehenden) Einstellring. 1956 wurde dann während der FX2 Produktion die automatische Springblende für das M42-Gewinde eingeführt, zu erkennen am breiten Hebel unterhalb des Spiegels bzw. objektivseitig am charakteristischen silbernen Pin.

Insofern ist die FX2 also doch ein technisches Meilensteinchen. Im letzten Jahr der Produktion wurde noch die Blitzsynchronisation um 10 Millisekunden korrigiert und die Bezeichnung bekam den Punkt zwischen F und X. Meine Kamera ist aus diesem Zeitraum und auch das Objektiv ist laut Seriennummer von 1958. Ich bin mir noch nicht sicher, was ich langfristig mit ihr anstellen werde. Erstmal werde ich auch noch einige andere Teile aus der Ausrüstung hier dokumentieren. Fotos sind schon gemacht. Aber eventuell verkaufe ich auch das eine oder andere. Ich bin sicher, dass ich in Summe ein vielfaches meines Kaufpreises erzielen werde.


Datenblatt KB-Spiegelreflexkamera mit Lichschachtsucher und erstmalig automatischer Springblende bei M42.
Objektiv M42 Schraubgewinde, hier Carl Zeiss Jena Tessar 50 mm f/2.8 (4 Linsen in 3 Gruppen).
Verschluss mechanischer, horizontaler Tuchschlitzverschluss 2, 5, 10, 50, 100, 200, 500 1/s und B.
Belichtungsmessung keine
Fokussierung Manuell am Objektiv, SLR.
Sucher Spiegelreflex, kombinierter (Durchsicht-)Sport und Lichtschachtsucher mit ausklappbarer Sucherlupe. Keine weiteren Scharfstellhilfen.
Blitz 2 Buchsen für F und X, Synchronzeit 1/40 s.
Filmtransport Drehknpof mit Bildzählwerk (vorwärtszählend), Rückspulknopf.
sonst. Ausstattung Stativgewinde, ISO-Drahtauslöser, Trageösen, Aufsteckprimensucher (optionales Zubehör).
Maße, Gewicht ca. 152x91x49 mm, 624g (Gehäuse), 890g (mit Objektiv und Prisma)
Batterie keine.
Baujahr(e) 1958-1959, 29.000 Exemplare ("F.X2" Hummel 137), diese #317322
Kaufpreis, Wert heute 521 Mark (1959, mit Tessar), heute ca. 50€
Links Camera-Wiki, Wikipedia, Dresdner Kameras, Praktica Collector, Bedienungsanleitung, Kurt Tauber, Prakticas reparieren lassen.

2018-05-10

Pentax ME-F + AF Zoom 1:2.8 35-70mm


Ein Meilenstein der Kamerageschichte: 1981 war die Pentax ME F die erste (kommerziell erhältliche) Autofokus-Spiegelreflexkamera für Kleinbildfilm mit TTL (through the lens) Fokusmessung. Alle diese Einschränkungen müssen sein, denn die erste AF-SLR war die Polaroid SX-70 Sonar Onestep von 1978. Die erste kommerzielle AF-Kleinbildkamera habe ich auch schon in meiner Sammlung: Konica C35 AF von 1977. Man sieht, Autofokus war damals ein ganz heißes Thema und DIE Innovation nachdem TTL-Belichtungsmessung und Belichtungsautomatik inzwischen Stand der Technik waren.


Alle renomierten Kamerahersteller arbeiteten also damals an Autofokus-SLR's und Asahi Pentax Ingenieure waren die schnellsten am Markt. Sie haben es sich aber auch recht einfach gemacht. Die Pentax ist im wesentlichen eine Pentax ME-Super, die um eine integrierte Scharfstellhilfe und ein paar weitere damit verbundene Kleinigkeiten erweitert wurde. Die Bilder oben zeigen, was anders ist: Während die rechte Kameraoberseite unverändert ist, kamen links zwei Schiebeschalter für die Scharfstellhilfe hinzu. Außerdem braucht die Kamera die doppelte Anzahl an Batterien. Die Messzelle für die Phasenkontrastmessung sitzt im Boden der Kamera, der Rückschingspiegel ist in der Mitte halbdurchlässig und ein zweiter Hilfsspiegel lenkt das Licht auf den neuen Sensor. Das ansonsten identische K-Bajonett hat 5 neue elektrische Kontakte, die die Scharfstellinformationen an das einzig verfügbare AF-Objektiv übermitteln: SMC Pentax AF 35-70/2.8 Zoom. Dies hat einen eingebauten Scharfstellmotor, der aus 4 AAA Batterien gespeist wird und entsprechend einen recht unattraktiven Bauch.
Aufmerksame Leser meines Blogs werden es vielleicht bemerkt haben: Die Kamera gehört schon seit 2013 zu meiner Sammlung, seit gestern habe ich (endlich) auch das dazugehörige Objektiv (oben auf Bild)! Und das Beste ist: Der AF funktioniert, so dass ich hier links ein kleines GIF des Scharfstellvorgangs zeigen kann. Ruckelnd tastet sich der Schrittmotor im Objektiv an die richtige Schärfe ran, man kann es im ursprünglichen Video hören. Bei genügend Licht und Kontrast funktioniert das sehr zuverlässig. Aber schon im Innenraum mit künstlicher Beleuchtung kann man den AF nicht wirklich mehr gebrauchen. Auch die Scharfstellgeschwindigkeit liegt eher im (mehrere-) Sekundenbereich, kein Vergleich zu heutigen Systemen. Cirka 80,000 Kameras und vermutlich weniger AF-Objektive wurden von 1981-1984 gebaut. Leider blieb dieses Zoom das einzige AF-Objektiv von Pentax. Immerhin funktioniert die Scharfstellhilfe mit allen anderen verfügbaren K-Objektiven über die LED-Anzeige in der unteren Suchermitte (siehe Video) oder wahlweise mit einem akustischen Signal (wer's mag).

Es folgten andere Kamerahersteller mit ähnlichen Konzepten: Yashica mit der Contax 137 AF (nur ein Prototyp auf der Photokina 1982), Olympus OM30/OM-F (1983), Nikon F3AF (1983, 2 Objektive, nur für Profis erschwinglich), Canon T80 (1985).  Alle diese Kameras waren nicht sehr erfolgreich am Markt und werden wohl selbst kaum die Entwicklungskosten für die neuen AF-Systeme eingespielt haben. Der Durchbruch für Autofokus kam 1985 mit der Minolta (Maxxum) 7000. Davon in diesem Beitrag, denn auch eine solche konnte ich im März 2013 günstig erwerben...

Datenblatt Erste KB-SLR mit passivem TTL-Autofokus
Objektiv AF-adaptiertes Pentax K Bajonett, AF nur mit SMC Pentax AF 35-70 f/2.8. Alle K-Objektive passen (ohne AF).
Verschluss Vertikaler, elektronischer Metall-Lamellenschlitzverschluß ( Seiko MFC -E2) 1/2000s - 4s, mechanisch 1/125s und B.
Belichtungsmessung Mittenbetonte TTL-Offenblendmessung mit GPD-Zellen. Empfindlichkeitseinstellung 12-1600 ASA.
Fokussierung SLR, Mikroprismenmattscheibe, nicht auswechelbar. Elektronische Scharstellhilfe mit drei LED im Sucher, Steuerung des AF-Objektivs durch 5 Kontakte im Bajonett.
Sucher SLR, 92% des Bildfelds, Suchervergrößerung 0.95x. Anzeige der Belichtungszeiten mit farbigen LEDs.
Blitz Mittenkontakt im Zubehörschuh und Synchronbuchse (X). 1/125s Synchronzeit. Zusätzliche Kontakte für Systemblitz.
Filmtransport Schnellspannhebel, Bildzählwerk, Rückspulkurbel. Anschlussmöglichkeit für Winder "ME2"
sonst. Ausstattung ISO-Gewinde für Drahtauslöser , Selbstauslöser, keine Abblendtaste, Anschlussmöglichkeit für Datenrückwand
Maße, Gewicht ca. 134/83/52 mm, 480g (Gehäuse), mit AF-Zoom und Batterien: 1124g.
Batterie 4 x 1.5V LR44 oder SR44 für die Kamera und 4x AAA (Objektiv)
Baujahr(e) 1981-1984, ca. 80,000 Exemplare. Diese: #3505076 ca. 1981.
Kaufpreis, Wert heute $994 (1981, inkl. AF Zoom), heutiger Wert ca. 250 € (Kamera mit AF-Objektiv)
Links Manual (english) , Wikipedia , Werbeanzeige, Geschichte des Autofokus nach Patenten (english), Lomography, andere frühe AF-SLR's (japanisch)
